Allgemeine Angaben zur Schachtförderanlage 15 IIb
Als Fördermaschine wird eine Eintrommel-Flurfördermaschine vom Typ B 5000 x 0,6 benutzt.
Sie hat eine Zugkraft von 50 kN und die Nutzlast ist mit 20 kN angegeben.
Die Antriebsleistung der Maschine beträgt 30 kW.
Die max. Fahrgeschwindigkeit beträgt 0,6 m/s.
Im Schacht ist ein Einetagenfördergestell (Eigenbau Wismut) eingebaut.
Zur Seilfahrt sind max. 6 Personen zugelassen.
Die Förderung wird mit einem Förderwagen (Hunt) durchgeführt, dieser hat ein Volumen von 0,63 m³.
Der Tagesschacht ist seiger aufgefahren.
Neben der Nutzung als Förder- und Fahrungsschacht wird er auch als einziehender Schacht genutzt.
Seine Teufe beträgt 53,50m, der Schachtkragen hat eine Lichte von 2 m x 2,5 m.
Anschlagspunkte:
Rasensohle liegt über Tage am Schacht 15 IIb bei 380,0 m NN
Die Markus Semmler Sohle liegt unter Tage bei 333,5 m NN.
Fahrweg von über Tage nach unter Tage beträgt 46,5 m
Förderarten im Schacht 15IIb sind Seilfahrt, Materialfahrt und Sondertransport mit Langmaterial.
Ansicht der Schachtförderanlage 15 IIb

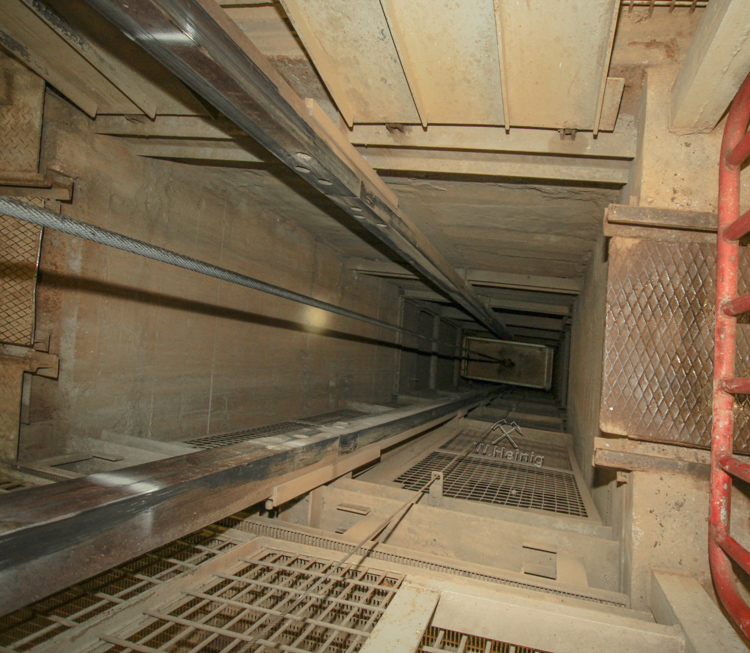

Blick in die Schachtröhre der 15IIb, der Förderkorb ist sehr gut zusehen.
